作為發燒友的你，已經掌握了多少模擬電路呢?還應該掌握多少圖紙和原理呢?本文列舉了20個常見的電路，并粗略的推斷出不同層次的發燒對線路的不同理解程度，快來對照看看你是哪個程度的音響diy發燒友吧。

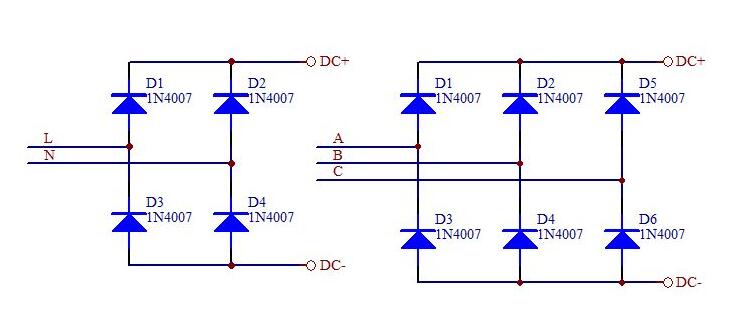

一、橋式整流電路

注意要點：

1、二管的單向?qū)щ娦裕蔡匦郧€，理想開關模型和恒壓降;

2、橋式整流電流流向過程，輸入輸出波形;

3、計算：Vo，Io，二管反向電壓。

二、電源濾波器

注意要點：

1、電源濾波的過程，波形形成過程;

2、計算：濾波電容的容量和耐壓值選擇。三、信號濾波器

注意要點：

1、信號濾波器的作用，與電源濾波器的區別和相同點;

2、LC 串聯和并聯電路的阻抗計算，幅頻關系和相頻關系曲線;

3、畫出通頻帶曲線，計算諧振頻率。四、微分和積分電路

注意要點：

1、電路的作用，與濾波器的區別和相同點;

2、微分和積分電路電壓變化過程分析，畫出 電壓變化波形圖;

3、計算：時間常數，電壓變化方程，電阻和電容參數的選擇。[page]

五、共射放大電路

注意要點：

1、三管的結構、三管各電流關系、特性曲線、放大條件;

2、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖;

3、靜態工作點的計算、電壓放大倍數的計算。

六、分壓偏置式共射放大電路

分壓偏置式共射放大電路

注意要點：

1、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖;

2、電流串聯負反饋過程的分析，負反饋對電 路參數的影響;

3、靜態工作點的計算、電壓放大倍數的計算;

4、受控源等效電路分析。七、 共集電放大電路(射跟隨器)

共集電放大電路

注意要點：

1、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。電路的輸入和輸出阻抗特點;

2、電流串聯負反饋過程的分析，負反饋對電路參數的影響;

3、靜態工作點的計算、電壓放大倍數的計算。

八、電路反饋框圖

電路反饋圖

注意要點：

1、反饋的概念，正負反饋及其判斷方法、并聯反饋和串聯反饋及其判斷方法、電流反饋和電壓反饋及其判斷方法;

2、帶負反饋電路的放大增益;

3、負反饋對電路的放大增益、通頻帶、增益的穩定性、失真、輸入和輸出電阻的影響。[page]

九、二管穩壓電路

二管穩壓電路

注意要點：

1、穩壓二管的特性曲線;

2、穩壓二管應用注意事項;

3、穩壓的過程分析。

十、串聯穩壓電源

注意要點：

1、每個元器件的作用、穩壓過程;

2、輸出電壓計算。十一、差分放大電路

注意要點：

1、電路各元器件的作用，電路的用途、電路的特點;

2、電路的工作原理分析。如何放大差模信號 而抑制共模信號;

3、電路的單端輸入和雙端輸入，單端輸出和雙端輸出工作方式。

十二、場效應管放大電路

注意要點：

1、場效應管的分類、特點、結構、轉移特性和輸出特性曲線;

2、場效應放大電路的特點;

3、場效應放大電路的應用場合。[page]

十三、選頻(帶通)放大電路

選頻放大電路

注意要點：

1、每個元器件的作用、選頻放大電路的特點，電路的作用;

2、特征頻率的計算，選頻元件參數的選。十四、運算放大電路

注意要點：

1、理想運算放大器的概念。運放的輸入端虛擬短路、虛擬斷路之間的區別;

2、反相輸入方式的運放電路的主要用途，以及輸入電壓與輸出電壓信號的相位;

3、同相輸入方式下的增益表達式(輸入阻抗、輸出阻抗)。

十五、差分輸入運算放大電路

注意要點：

1、差分輸入運算放大電路的特點、用途;

2、輸出信號電壓與輸入信號電壓的關系。

十六、電壓比較電路

電壓比較電路

注意要點：

1、電壓比較器的作用和工作過程;

2、比較器的輸入-輸出特性曲線;

3、如何構成遲滯比較器。

十七、RC振蕩電路

注意要點：

1、振蕩電路的組成、作用、起振的相位條件以及振蕩電路起振和平衡幅度條件;

2、RC電路阻抗與頻率、相位與頻率的關系曲線;

3、RC振蕩電路的相位條件分析和振蕩頻率。十八、LC振蕩電路

注意要點：

1、振蕩相位條件;

2、振蕩頻率計算。

十九、石英晶體振蕩電路

注意要點：

1、石英晶體的特點、等效電路、特性曲線;

2、石英晶體振動器的特點;

3、石英晶體振動器的振蕩頻率。

二十、功率放大電路

注意要點：

1、乙類功率放大器的工作過程以及交越失真;

2、復合三管的復合規則;

3、甲乙類功率放大器的工作原理、自舉過程，甲類功率放大器、甲乙類功率放大器的特點。

你的“發燒”多少度?

如果你是初燒，那么你必能熟練記住這二十個電路，清楚這二十個電路的作用;

如果你是中燒，那你就能分析這二十個電路中的關鍵元器件的作用，每個元器件出現故障時電路的功能受到什么影響，測量時參數的變化規律，掌握對故障元器件的處理方法;你還能定性分析電路信號的流向，相位變化，定性分析信號波形的變化過程，定性了解電路輸入輸出阻抗的大小，以及信號與阻抗的關系。

如果你已經能定量計算這二十個電路的輸入輸出阻抗、輸出信號與輸入信號的比值、電路中信號電流或電壓與電路參數的關系、電路中信號的幅度與頻率關系特性、相位與頻率關系特性、電路中元器件參數的選擇等，恭喜你，你已經是高燒39.5度的音響老鳥了!
